先端複合材成形加工
成形設備
-

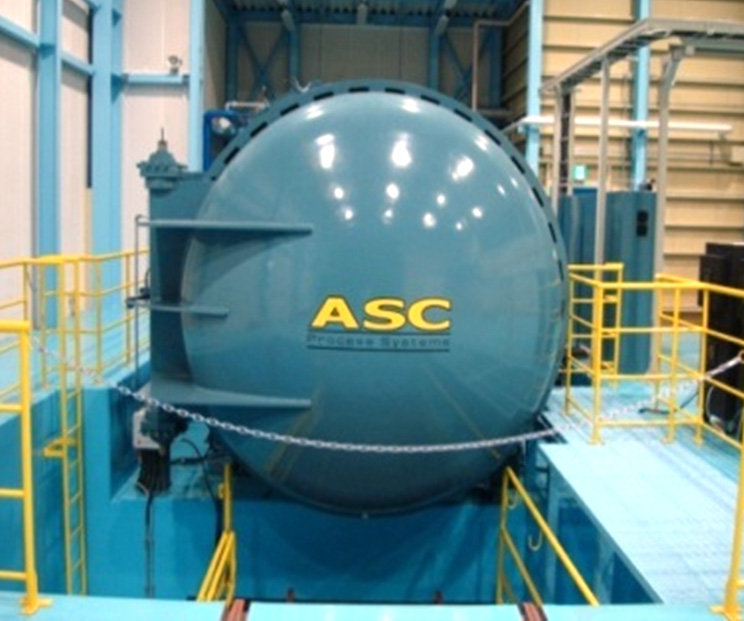

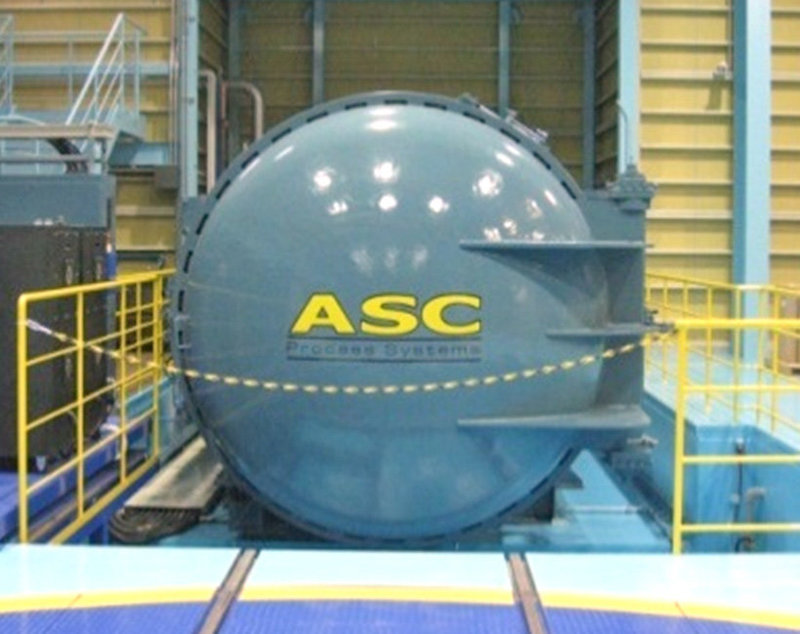

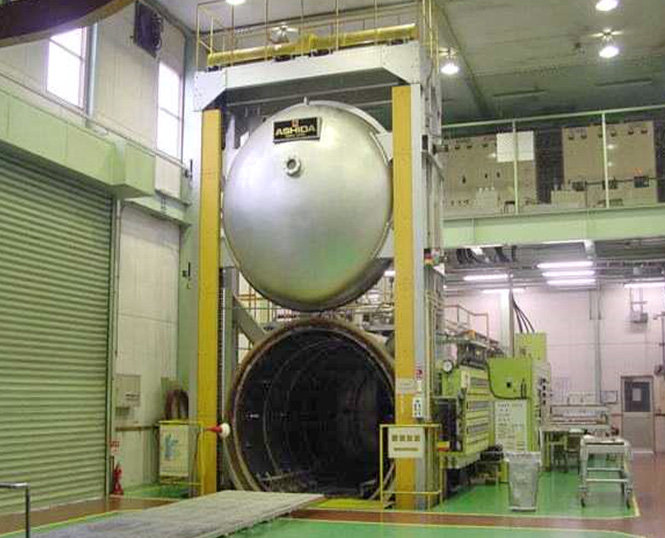

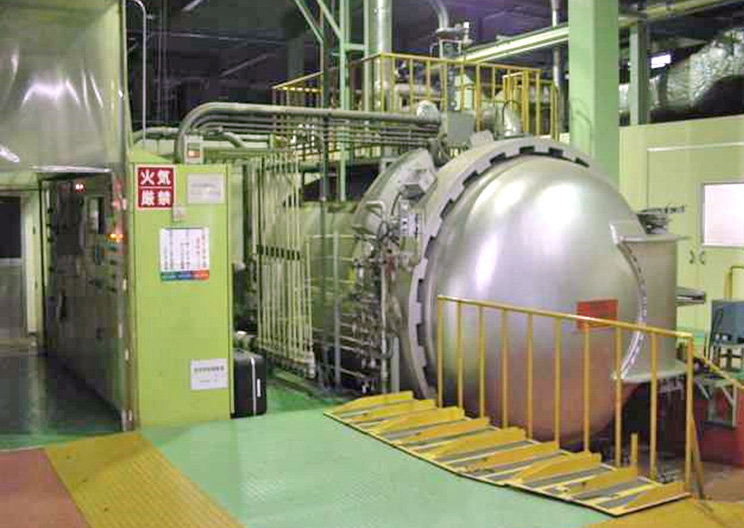

- 設備名
- オートクレーブ(No.1)
- 仕様
直径1750mm×長さ2000mm
最大300℃、0.93MPa
-
- 設備名
- オートクレーブ(No.2)
- 仕様
直径2,400×長さ6,000mm
最大260℃、0.93MPa
-
- 設備名
- オートクレーブ(No.3)
- 仕様
直径2,800×長さ7,500mm
最大232℃、0.93MPa
-
- 設備名
- オートクレーブ(No.4)
- 仕様
直径2,800×長さ7,500mm
最大232℃、0.93MPa
-

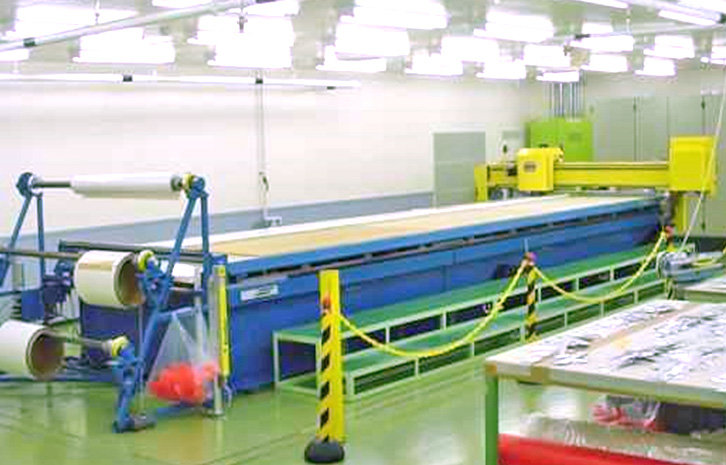

- 設備名
- カッティングマシン(No.1)
- 仕様
テーブルサイズ:1,500×7,500mm
切断速度:最大60m/min
-

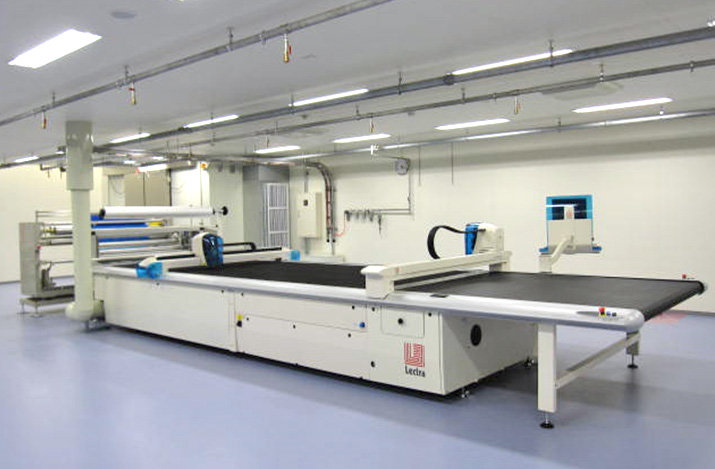

- 設備名
- カッティングマシン(No.2)
- 仕様
テーブルサイズ:1,860×4,970mm
切断速度:最大80m/min
-

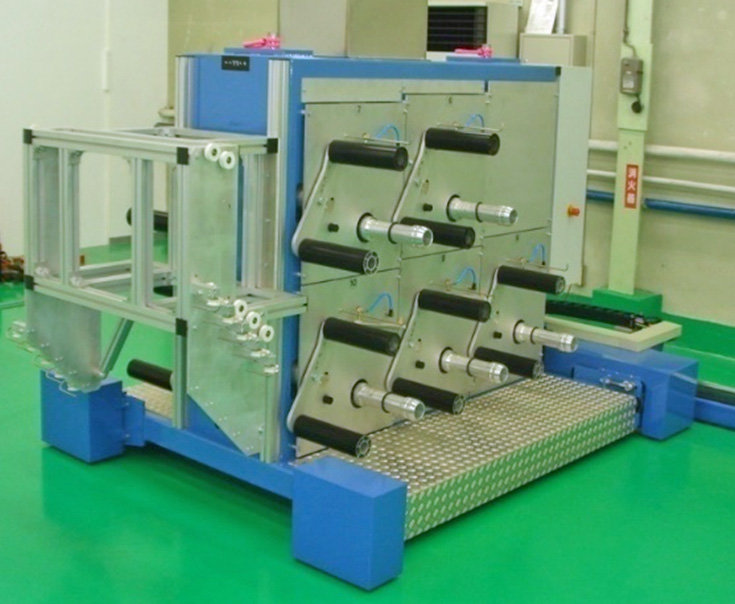

- 設備名
- フィラメントワインディングマシン
- 仕様
最大巻きサイズ:直径1,000×長さ6,000mm
制御軸数:4
ロービング数:最大10本
-
- 設備名

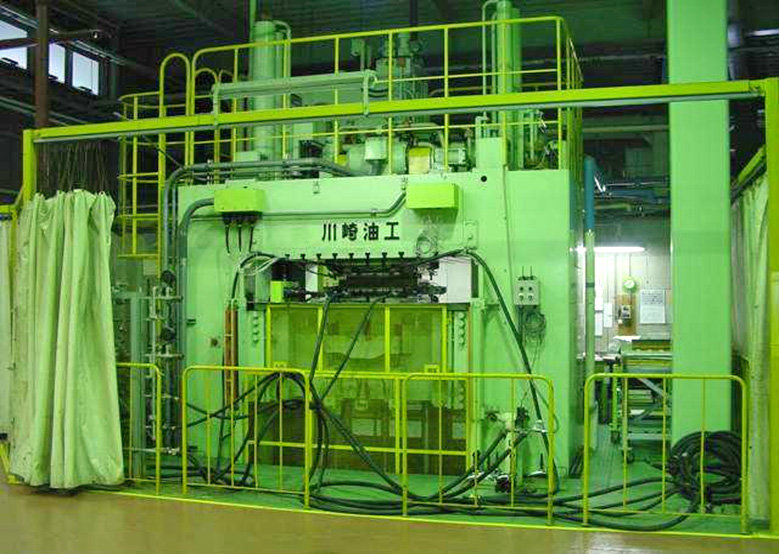

- 複合材プレス
- 仕様
テーブルサイズ 1500×1500mm
圧力 1~300ton
熱源 蒸気回路または電気ヒーターを金型に組み込み
-
- 設備名

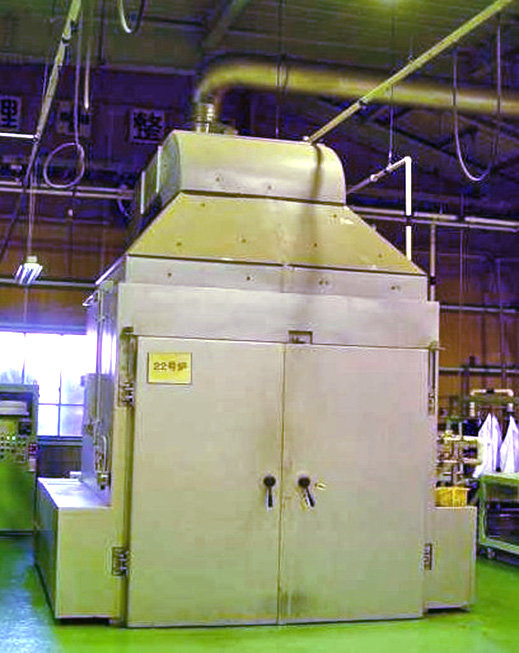

- オーブン(熱風炉)
- 仕様
最大18気圧、300℃
吐出量 最大60mℓ/分、タンク容量5ℓ
樹脂 エポキシ、ポリイミド等
-
- 設備名

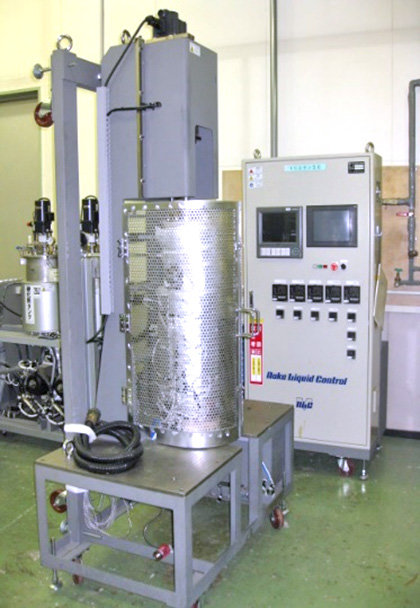

- RTM成形装置(試作装置)
- 仕様
最大18気圧、300℃
吐出量 最大60mℓ/分、タンク容量5ℓ
樹脂 エポキシ、ポリイミド等
二次加工
-

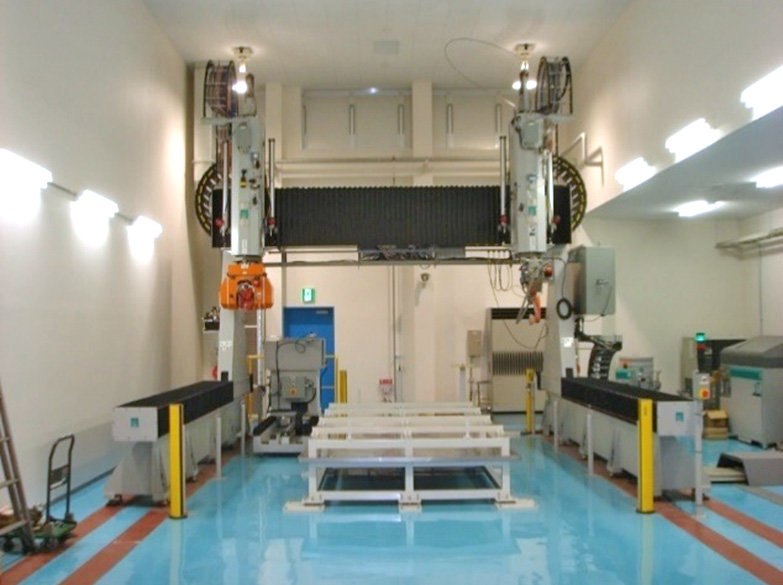

- 設備名
- アブレイシブ・ウォータージェット(AWJ)
- 仕様
2マスト搭載ガントリー型加工装置
有効加工寸法:L4.0×W2.0×H1.0m
-
- 設備名

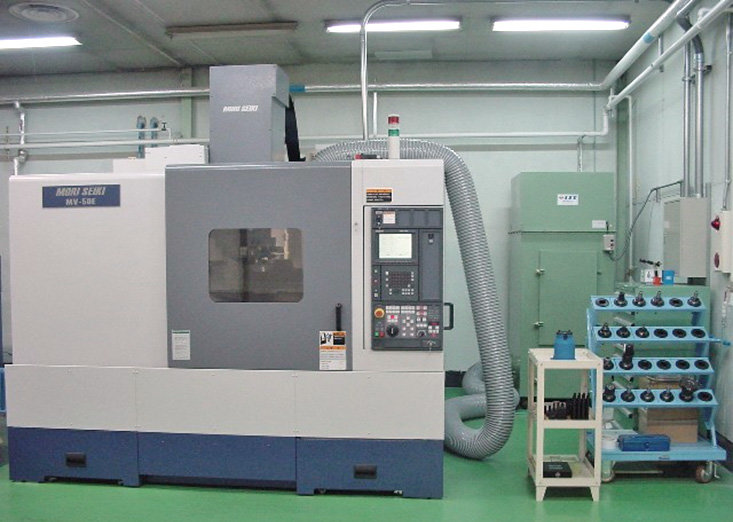

- マシニングセンタ
- 仕様
立型3軸加工機
テーブルサイズ 長さ1300mm×幅500mm
検査設備
-
- 設備名

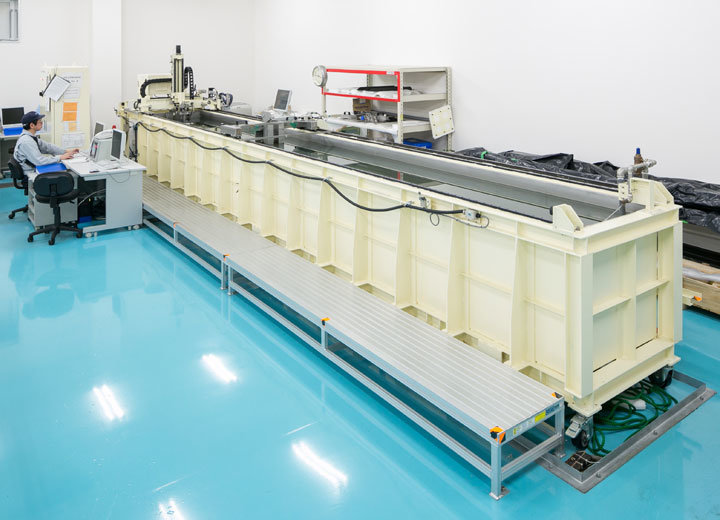

- 超音波探傷検査装置
- 仕様
水浸式・フェーズドアレイ
水平探傷Cスキャン
走査ストローク 6600×600×450mm
-

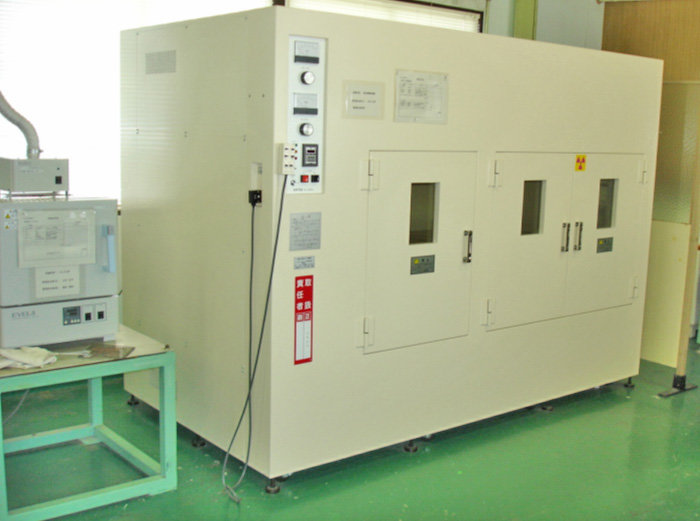

- 設備名
- X線検査装置
- 仕様
最大管電圧 100kVp
内寸 2100×1200×1000mm
