事業概要
主にMIL規格(MIL-DTL-7788)に規定された機能、性能を有するライティングパネルの生産をしております。
アクリル樹脂を素材としたライティングパネルがエッチングされた文字や記号が内臓ランプによって「均一な色と明るさ」で光るという特徴を持ったパネルです。
主にMIL規格(MIL-DTL-7788)に規定された機能、性能を有するライティングパネルの生産をしております。
アクリル樹脂を素材としたライティングパネルがエッチングされた文字や記号が内臓ランプによって「均一な色と明るさ」で光るという特徴を持ったパネルです。
ライティングパネルは大別して4種類の光色を取り扱っており、それぞれに合わせて構成部品、構成要素を選定し配置することによって、最適に設計していくことができます。最大の特徴である「均一な色と明るさ」の光を実現させるためには、光の強弱を塗膜厚みの変化によって均一な明るさに調整していきます。

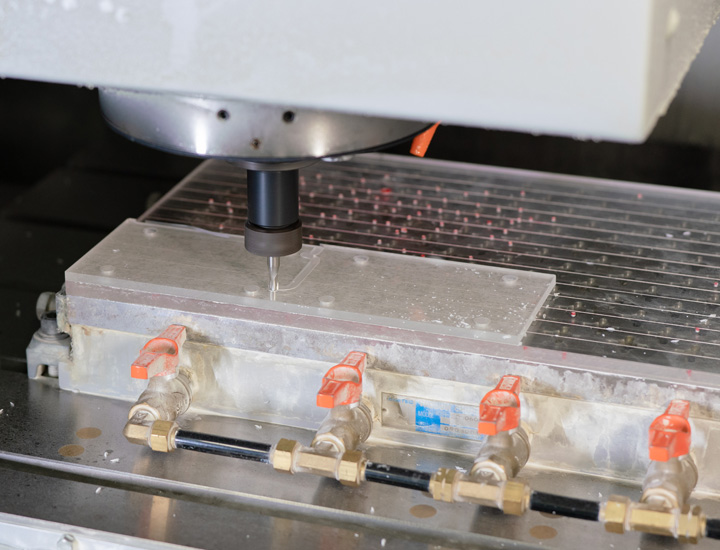

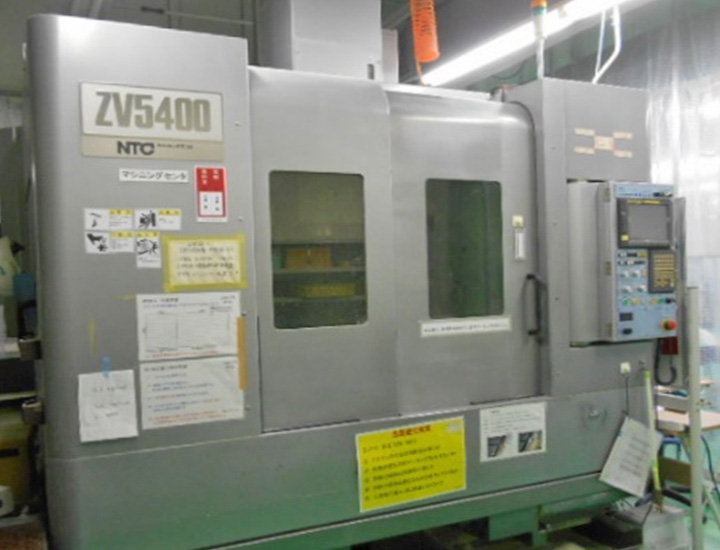

❶ 製品の仕様に合わせて最適化された構造にアクリルシートを切削加工します。

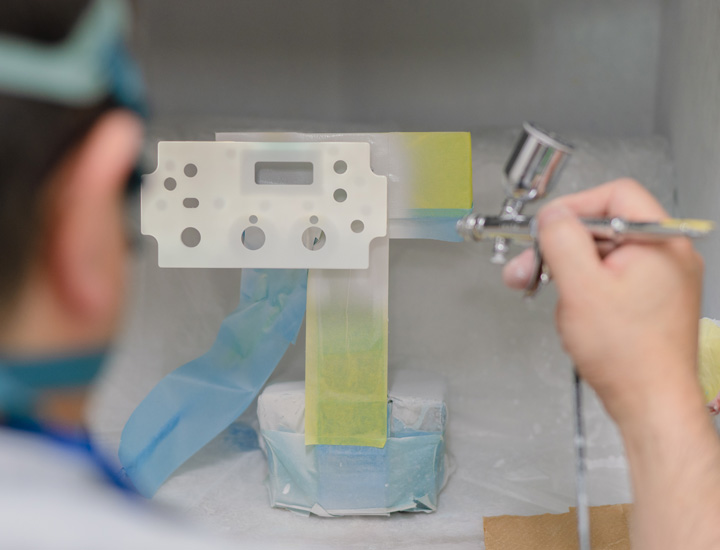

❷ 均一な色と明るさで文字等を光輝させるための塗装を施し、外観色の塗装、保護膜など幾重にも重ねて仕上げていきます。
❸ 内蔵するランプ回路も製品の仕様に合わせて最適化されており、上記のアクリル塗装品と組み合わせます。
❹ 文字の鮮明さ、塗料ムラのないように仕上をしていきます。

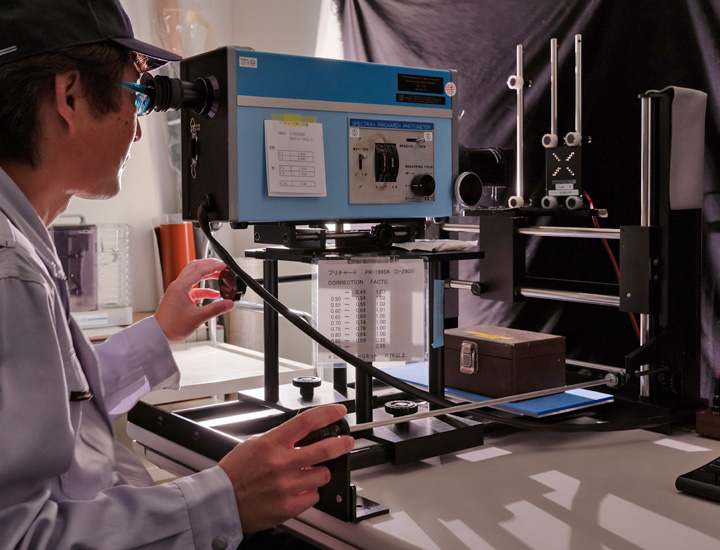

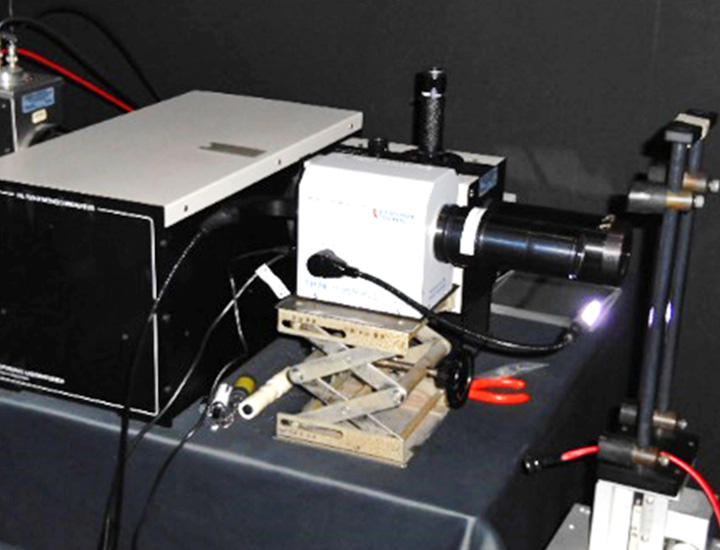

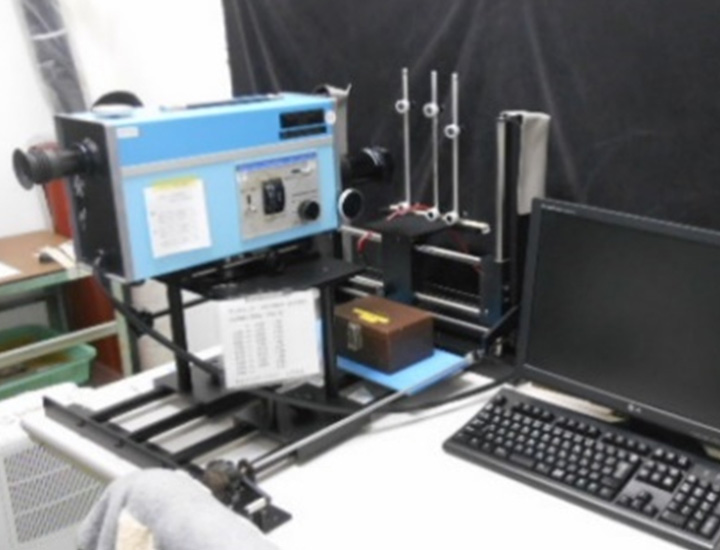

❺ 光輝した文字等の輝度、光の色を測定し要求を満足していることを確認します。

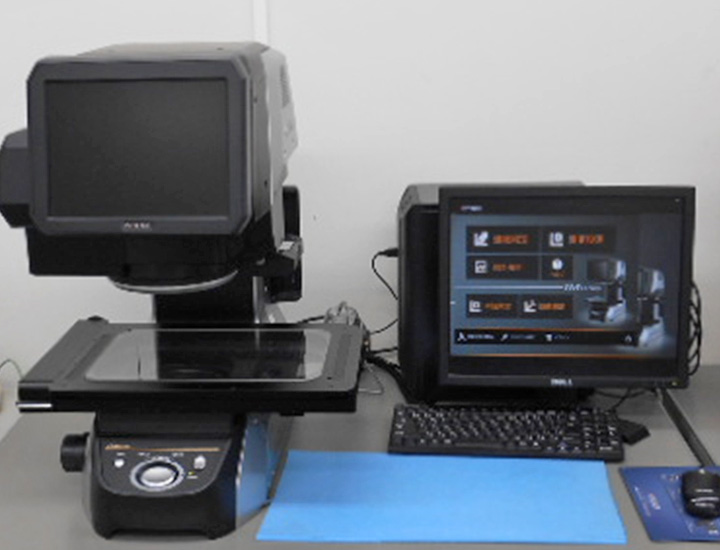

製造完了品を図面、MIL規格に合致しているかを確認をし、納入されます。
各パネルの代表検査は以下の通りです。

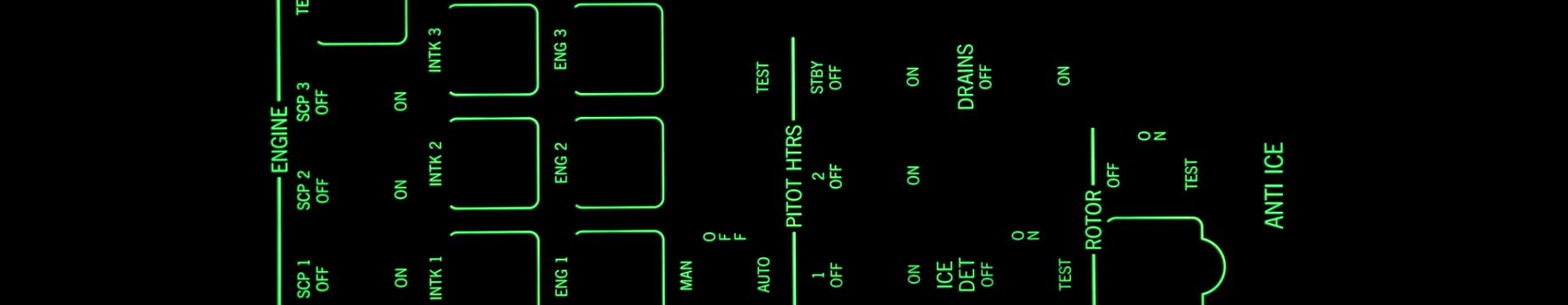

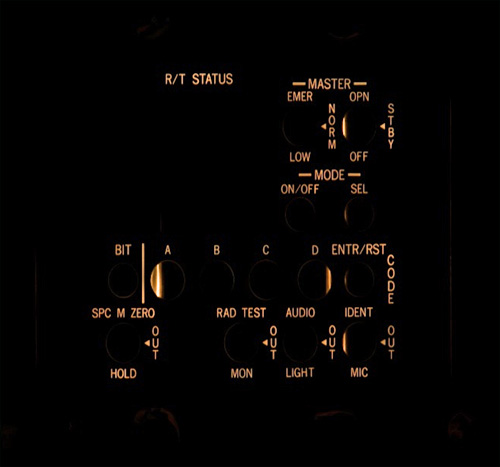

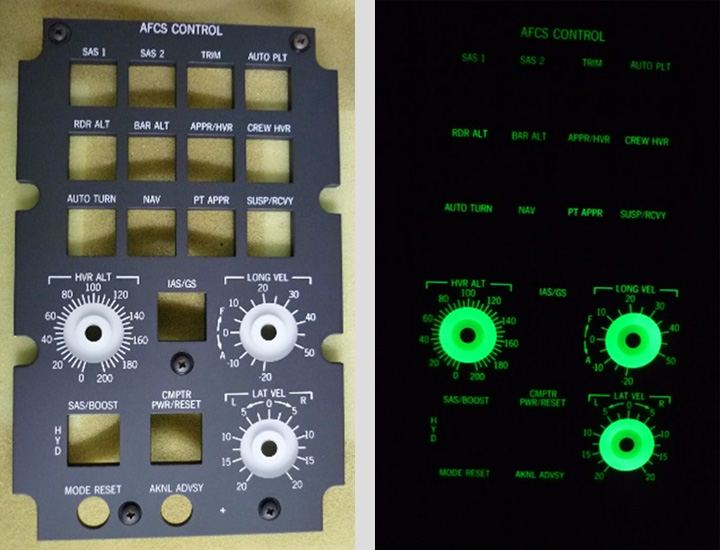

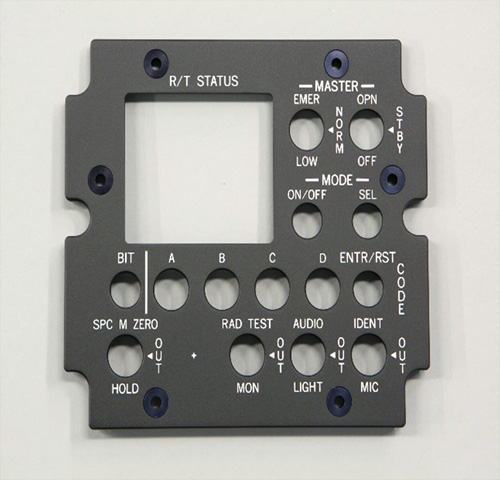

ライティングパネルは航空機操縦室内の計器、スイッチ等の表示パネルで、特に夜間飛行での機械操作を安全確実に行うのに不可欠の照明表示パネルです。
一般のエッジライトパネルの製作に用いられるスクリーン印刷法や彫刻法とは異なり、フォトエッチング法を用いていますので、精密なマーキングが得られます。

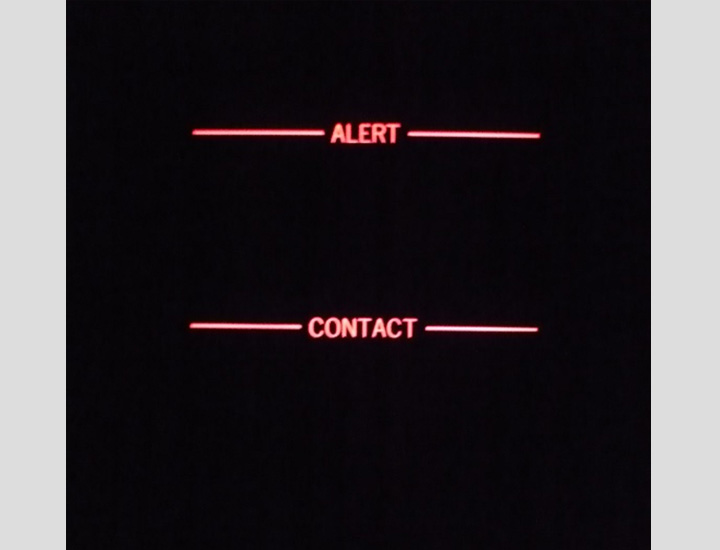

特殊な照明設計が施されていますので、夜間や暗所での光源からの距離の遠近に関わらず、また斜め方向から見てもマーキングの明るさが均一かつ鮮明です。素材にはプラスチックの中で最も優れた光学特性を持つアクリライトが使用されていますので、素晴らしいエッジライト効果が得られます。
また、ナイトビジョンゴーグル(NVG)着用時でも使用できるパネルの製造も行っています。

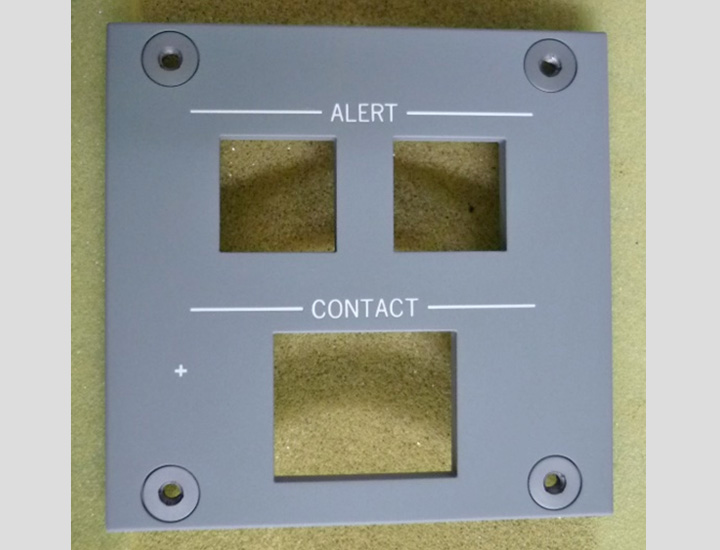

主に全天候下で使用される航空機用のパネルとして用いられるので、操縦者の誤認を防ぐよう、その表面は防眩効果を施した塗装仕上げとなっております。
マーキングの塗膜はMIL-DTL-7788で要求される耐久性を持っています。塗膜の硬さ、塗料の密着、耐久性を確認する引掻き試験を行い、航空機の厳しい要求をクリアしています。
